Connecteur haute puissance 600V 150 ampères 1700 watts passe cloison à déconnexion rapide “Quick Disconnect”

Code: quick-passecloison-200amp

Connecteur passe cloison haute puissance:

  • Corps en Alu usiné CNC, anodisé
  • Tension maximale: 600 V
  • Prévu pour du fil de 20mm2
  • Isolation IP66
  • Presse étoupe à double étage
  • Déconnexion rapide
  • Intensité maximale: 150 ampères

79,90

1 en stock

1 en stock

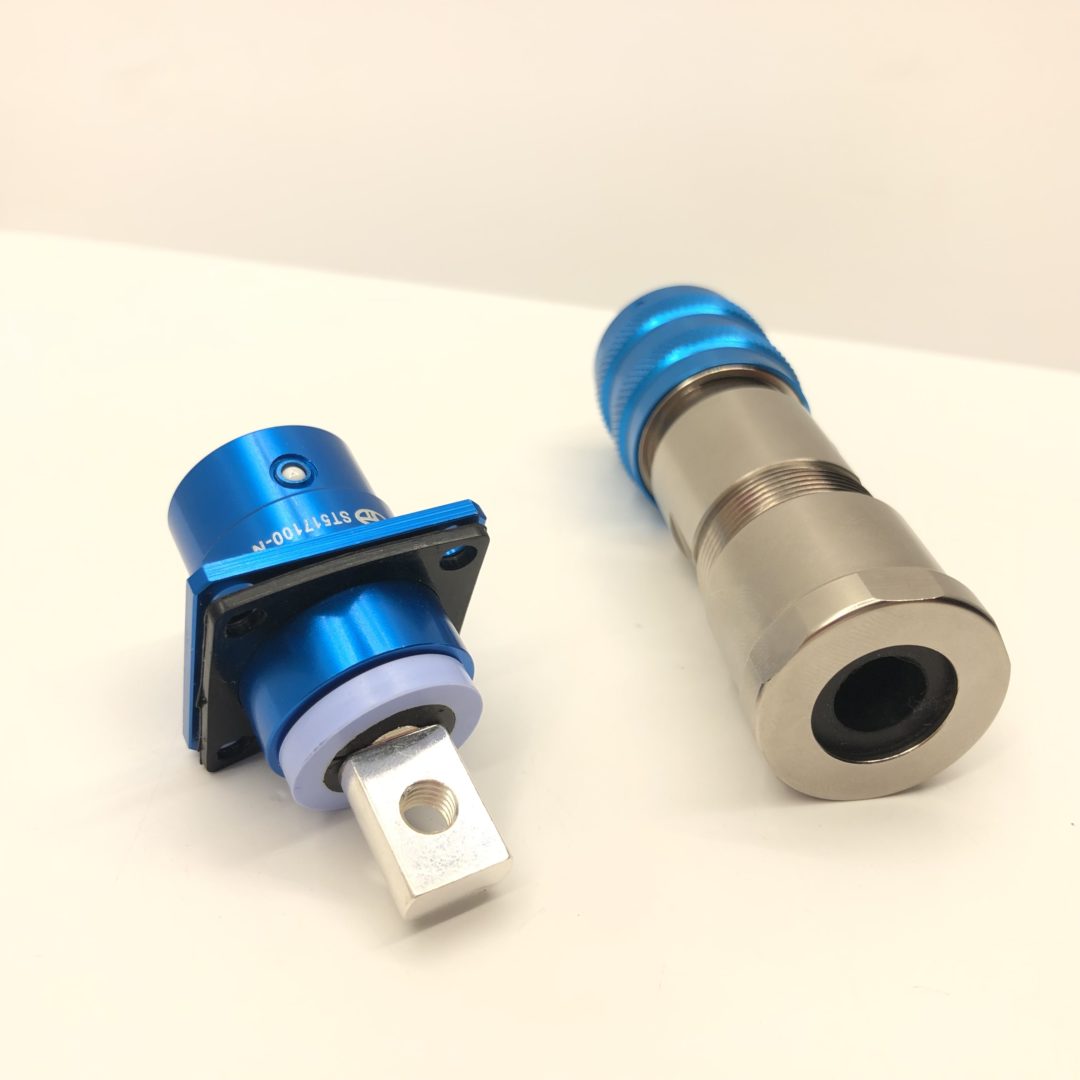

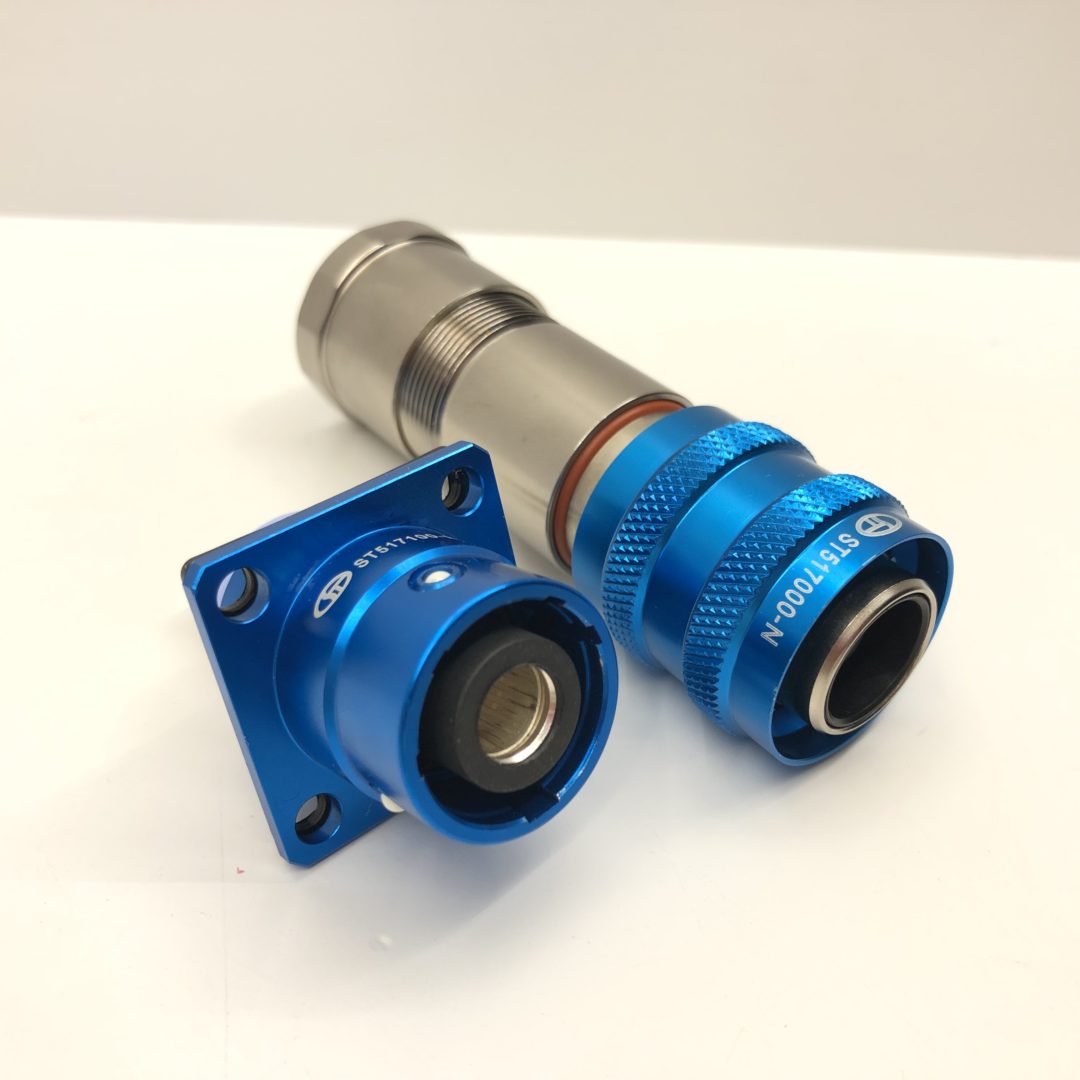

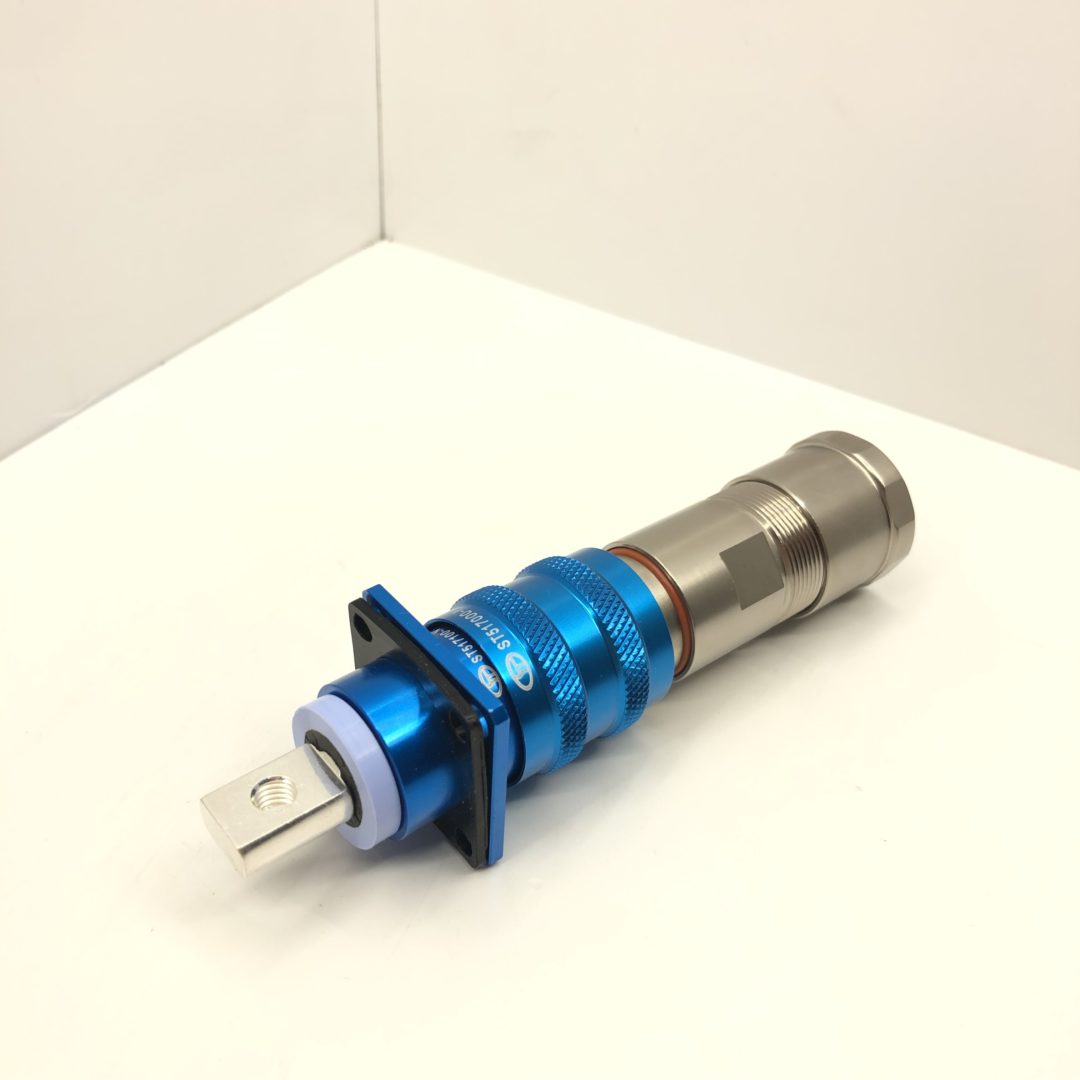

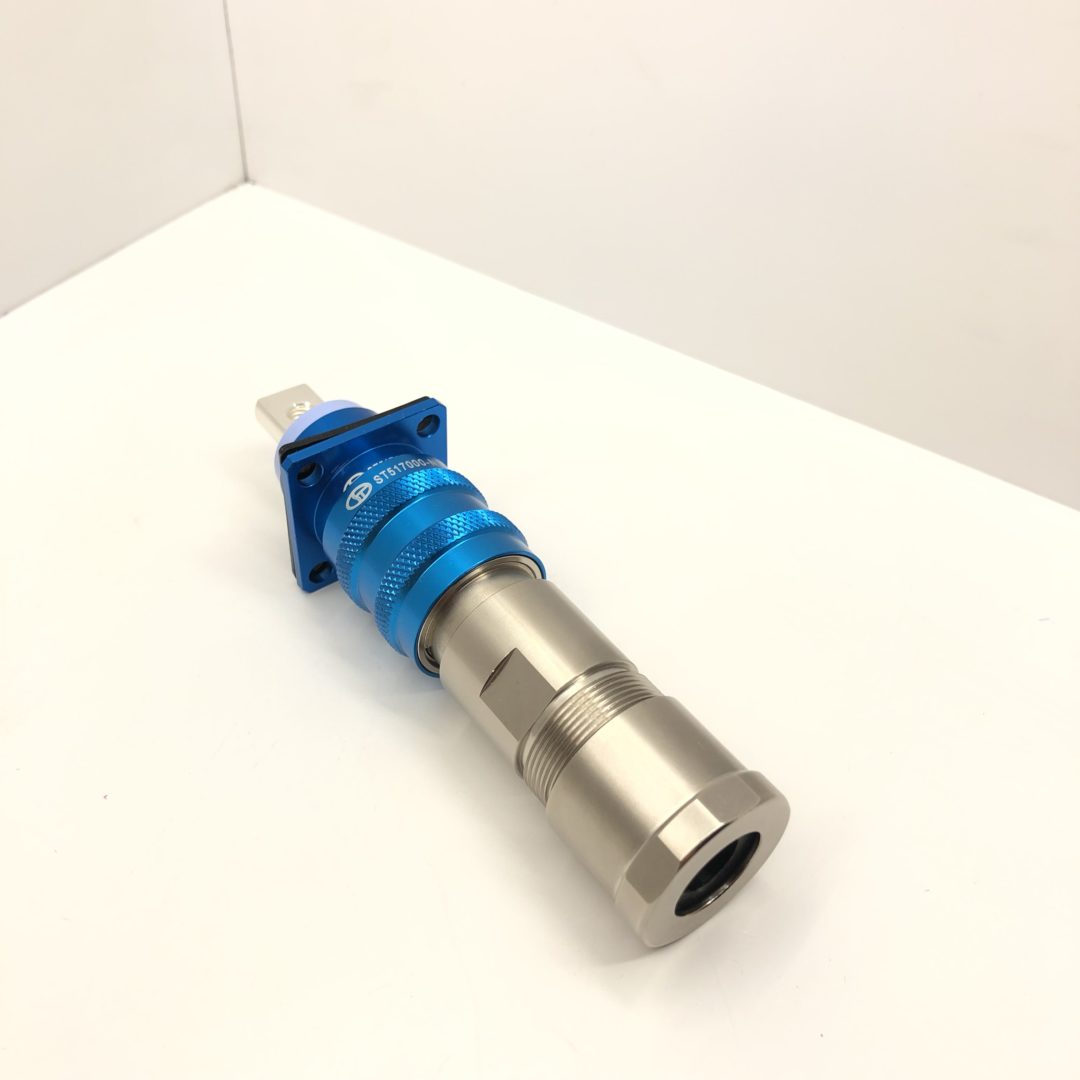

Connecteur électrique haute puissance passe cloison

à déconnexion rapide 150 ampères.


Passez la puissance à travers vos cloisons, tout en gardant l’avantage d’une connexion rapide

Nous recommandons d’utiliser ces connecteurs pour raccorder vos appareils ayant une intensité supérieure à 140 ampères, n’excédant pas 150 ampères.

  • Amener le fil de + Démarreur dans une baie moteur
  • Connecter une batterie rapidement
  • Pour alimenter un appareil électrique de forte puissance (Moteur en 380V, ventilateur industriel…)

Marque: DISCOUNT AUTOSPORT

Ces connecteurs jouissent d’une grande qualité de conception.

  • Isolation avec presse étoupe des connections
  • Presse étoupe à 2 étages avec bagues en Inox
  • Joint et isolation de la platine à visser en cloison

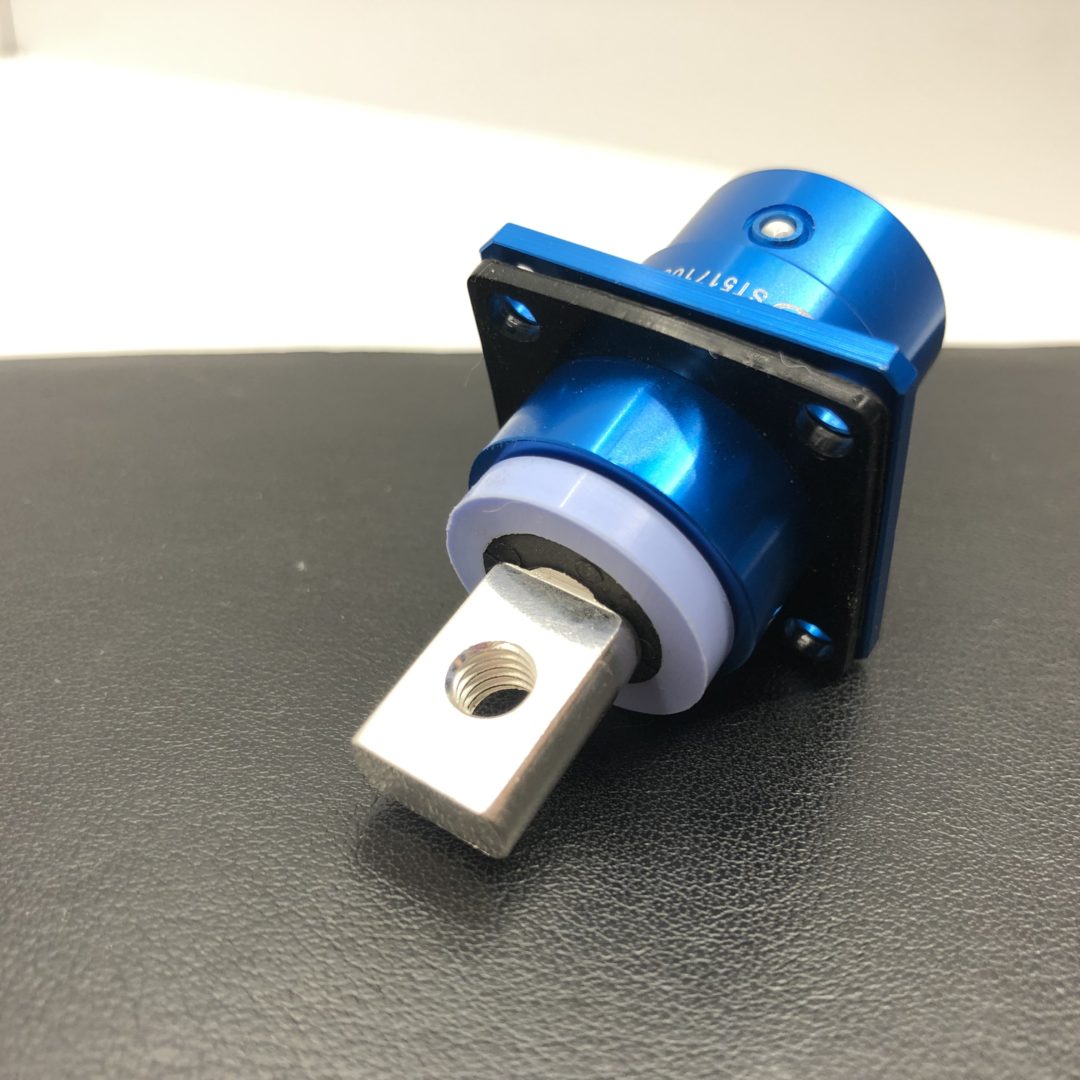

  • Embout robuste avec filetage M8 pour raccordement intérieur

Mais également dans leur fabrication:

  • Corps en aluminium usiné CNC
  • Douilles et bagues de presse étoupe en inox usiné CNC
  • Alliage de cuivre plaqué argent utilisé pour les connections

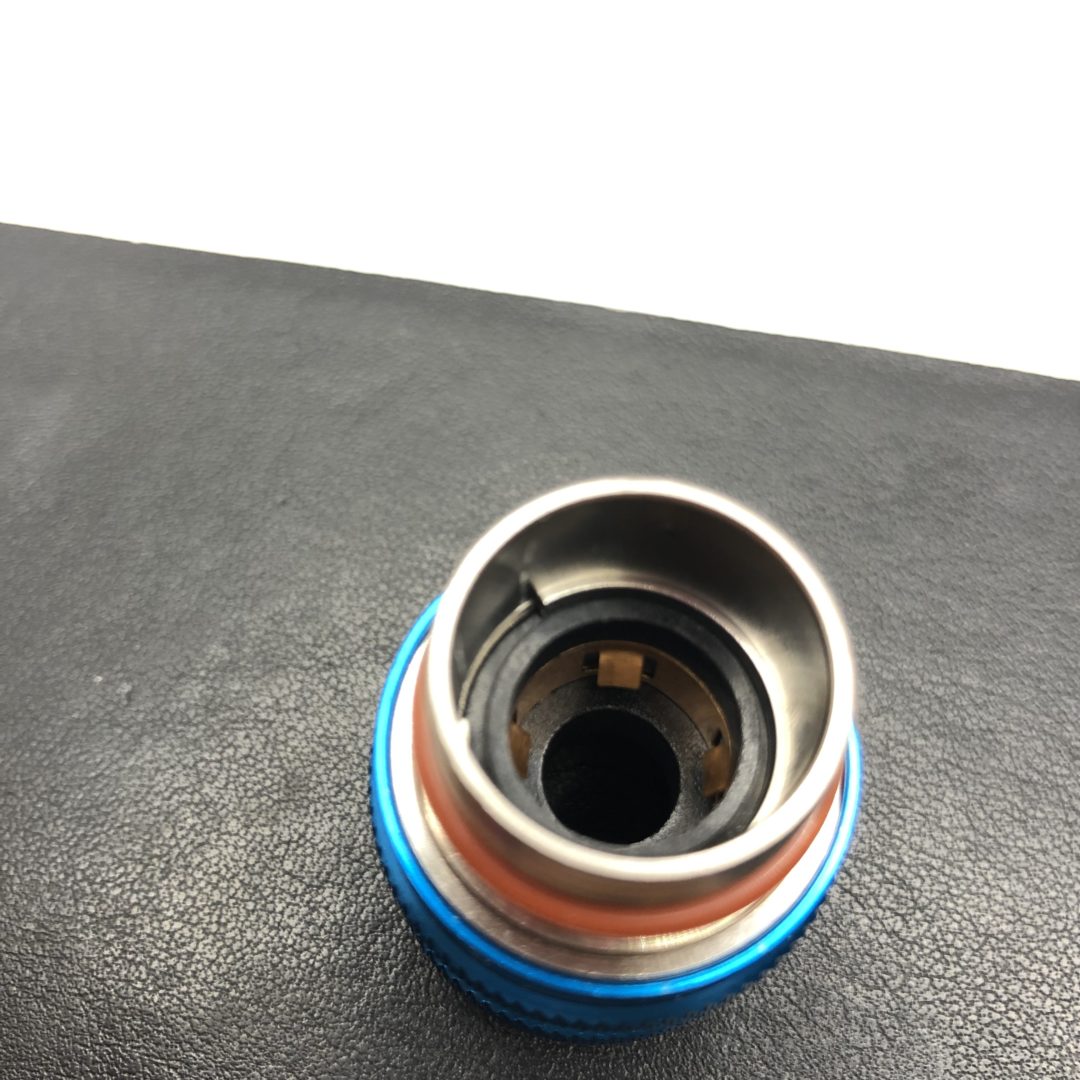

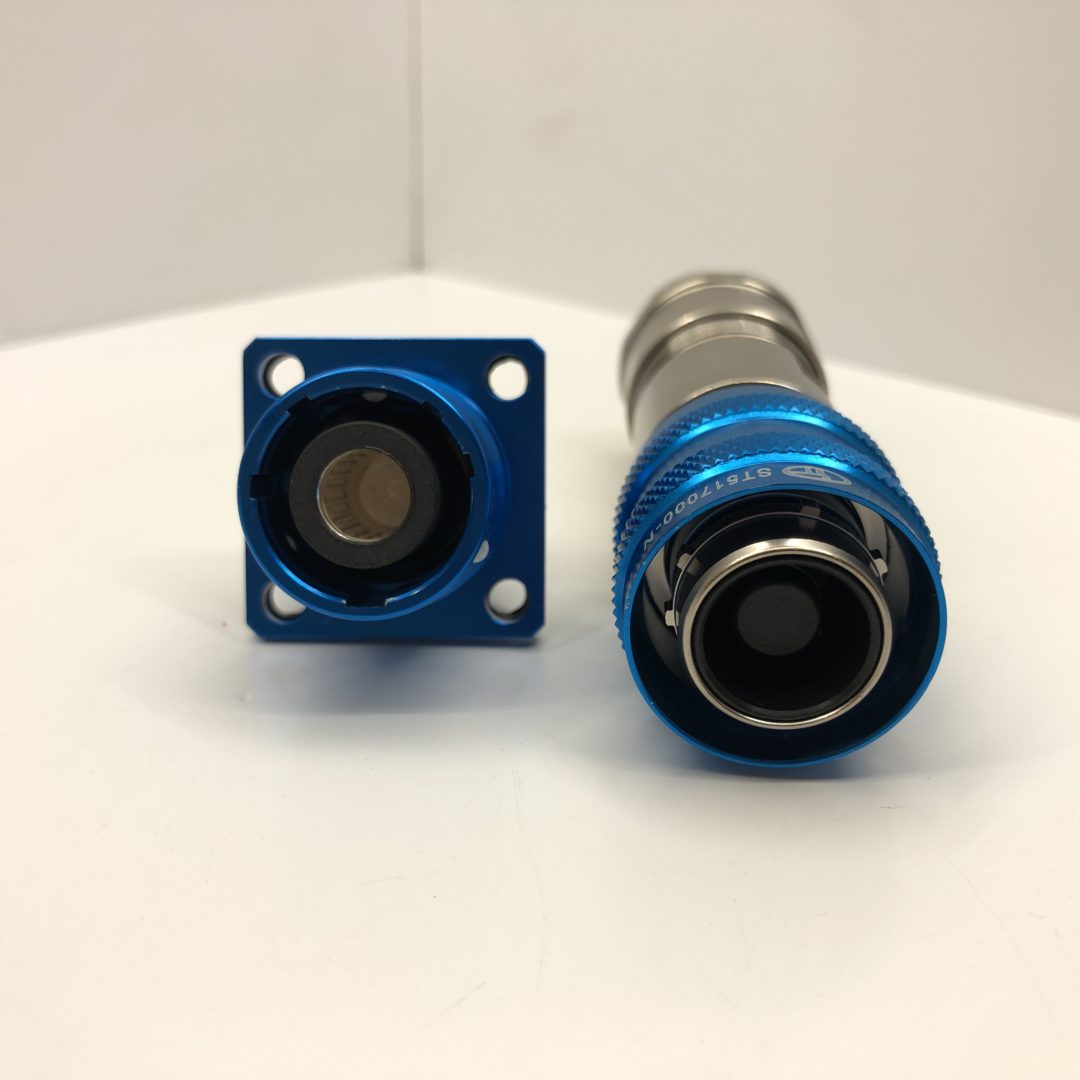

  • Douille de déconnexion rapide avec cran de sécurité à billes

Les points sensibles ont reçu une solution technique innovante pour prévenir des éventuelles avaries (échauffement, rupture des connections, blocage du raccord rapide)

Cosse intérieure à sertir avec du fil de 20mm2

Entièrement étanche, classe d’isolation IP66

Spécifications techniques:

  • Résiste aux nettoyages avec Karcher haute pression
  • Intensité maximale: 150 ampères
  • Tension maximale: 600V
  • Isolation: IP66

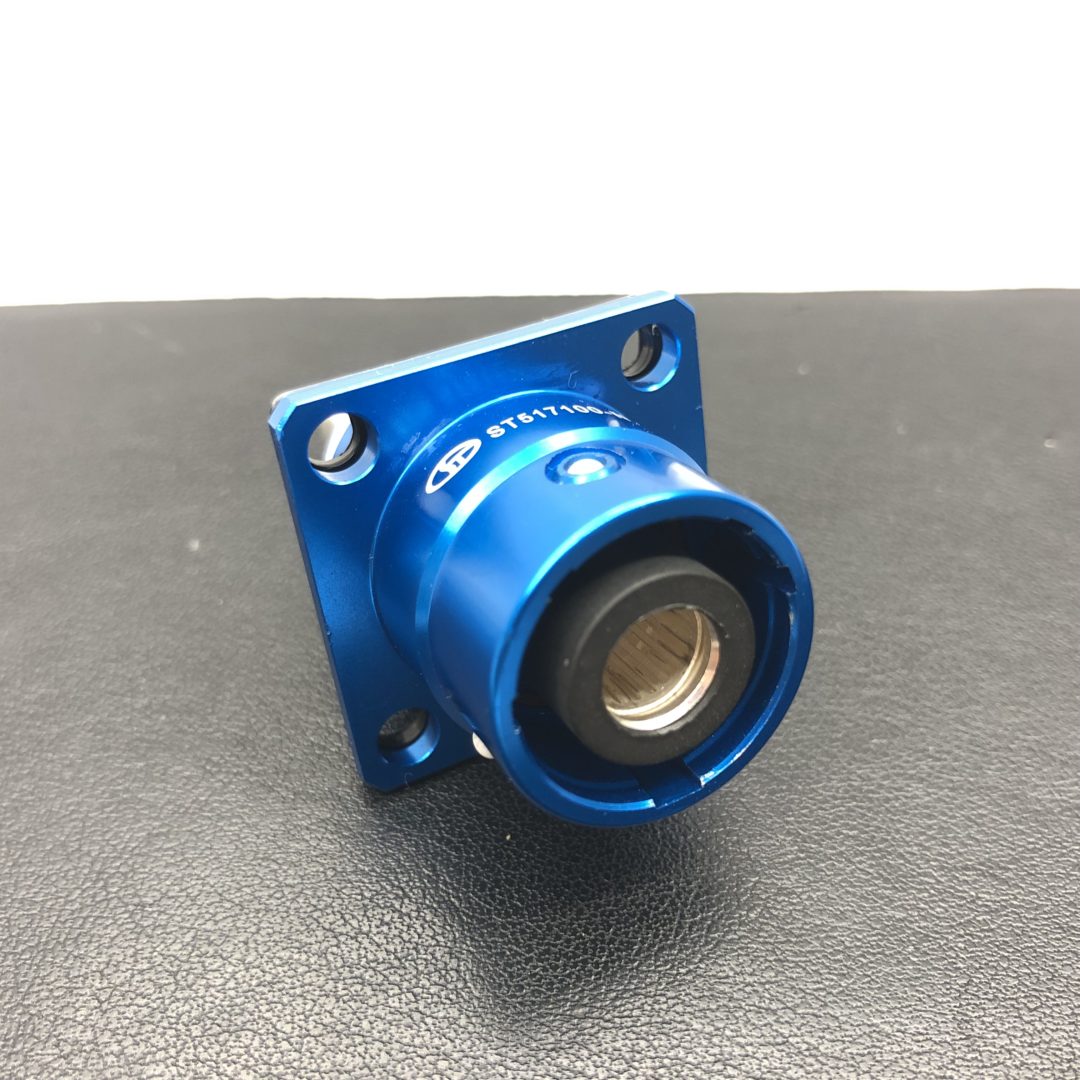

  • Montage en passe cloison
  • Longueur / Largeur de la platine: 30mm
  • Perçage des 4 supports de la platine :4,6mm
  • Longueur totale une fois assemblé: 95mm

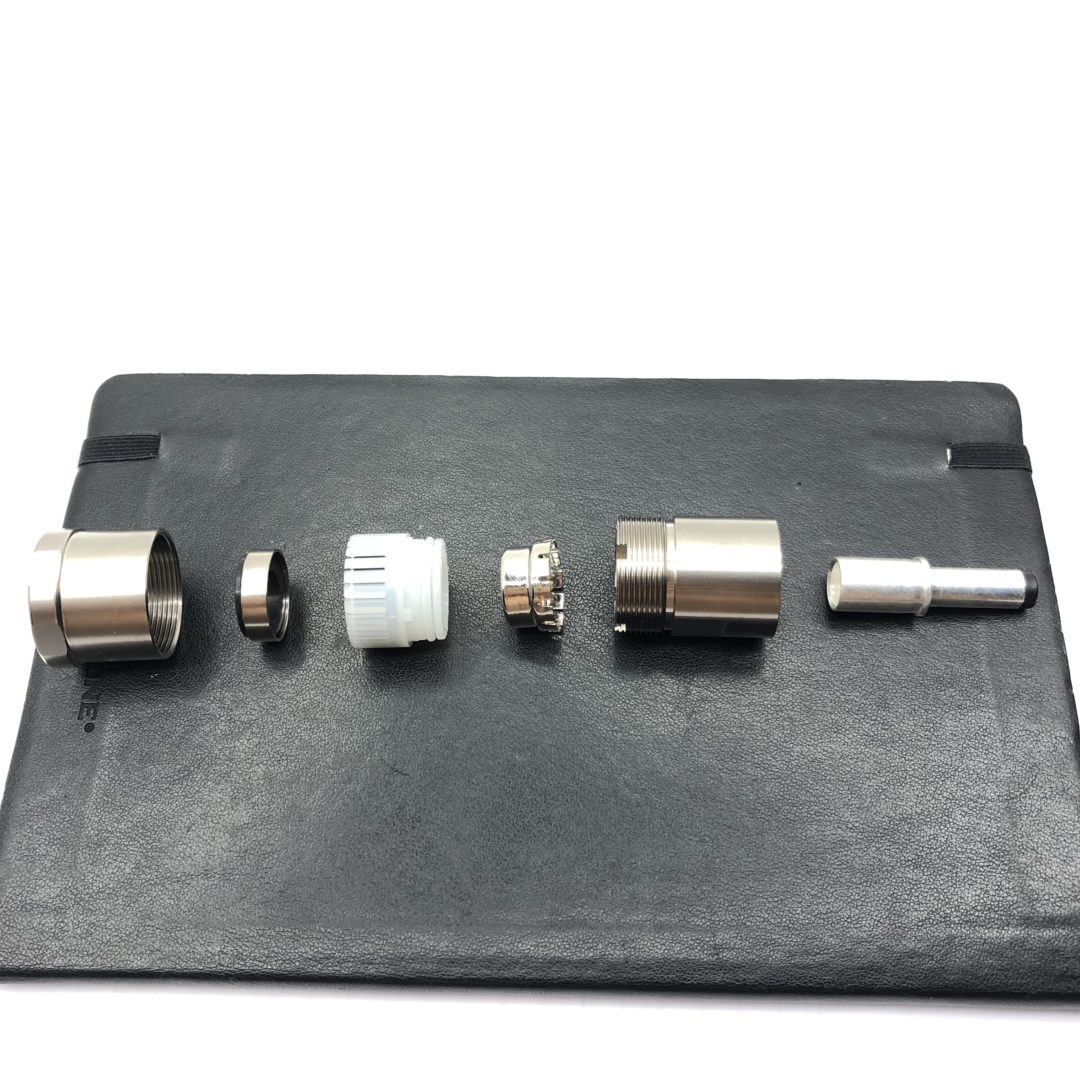

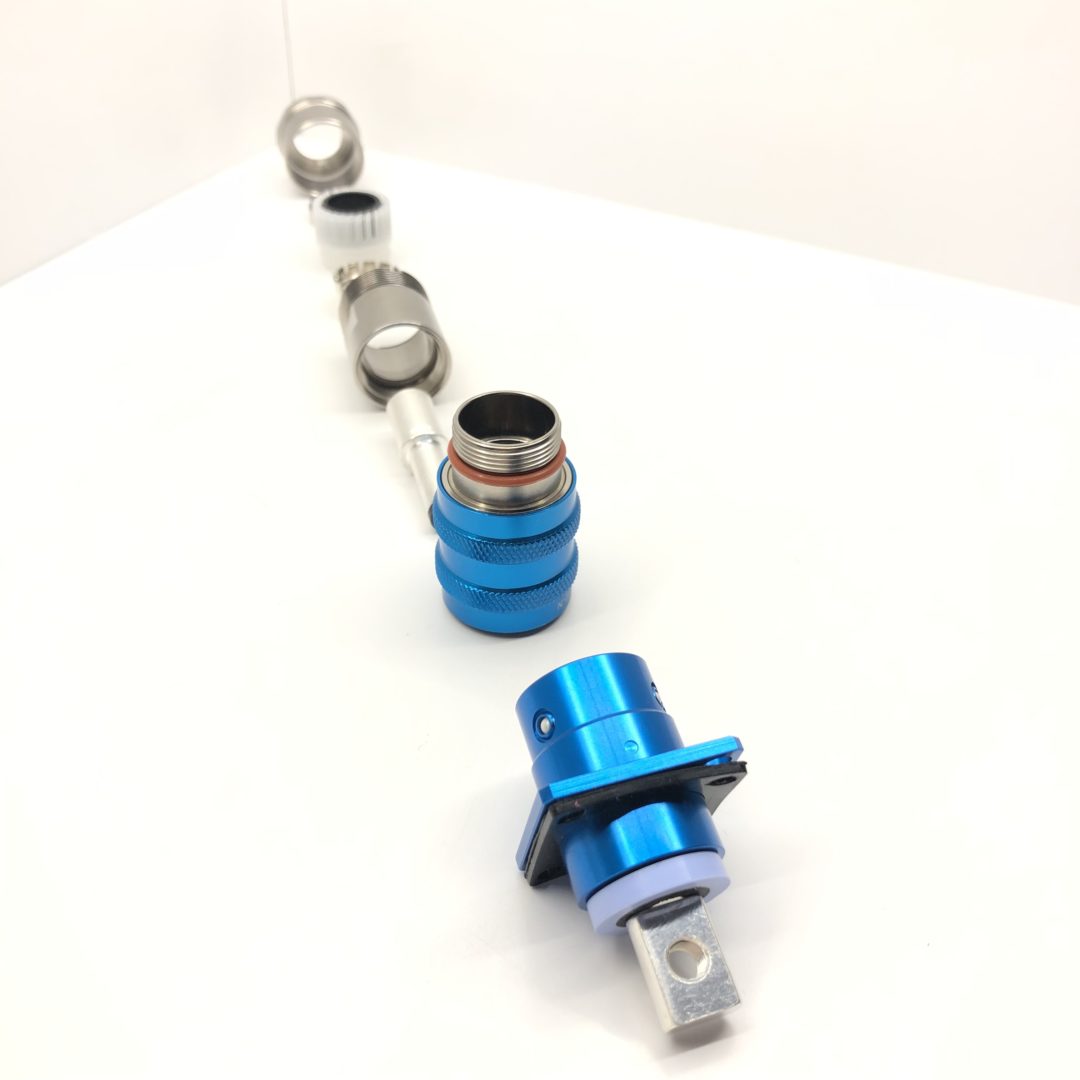

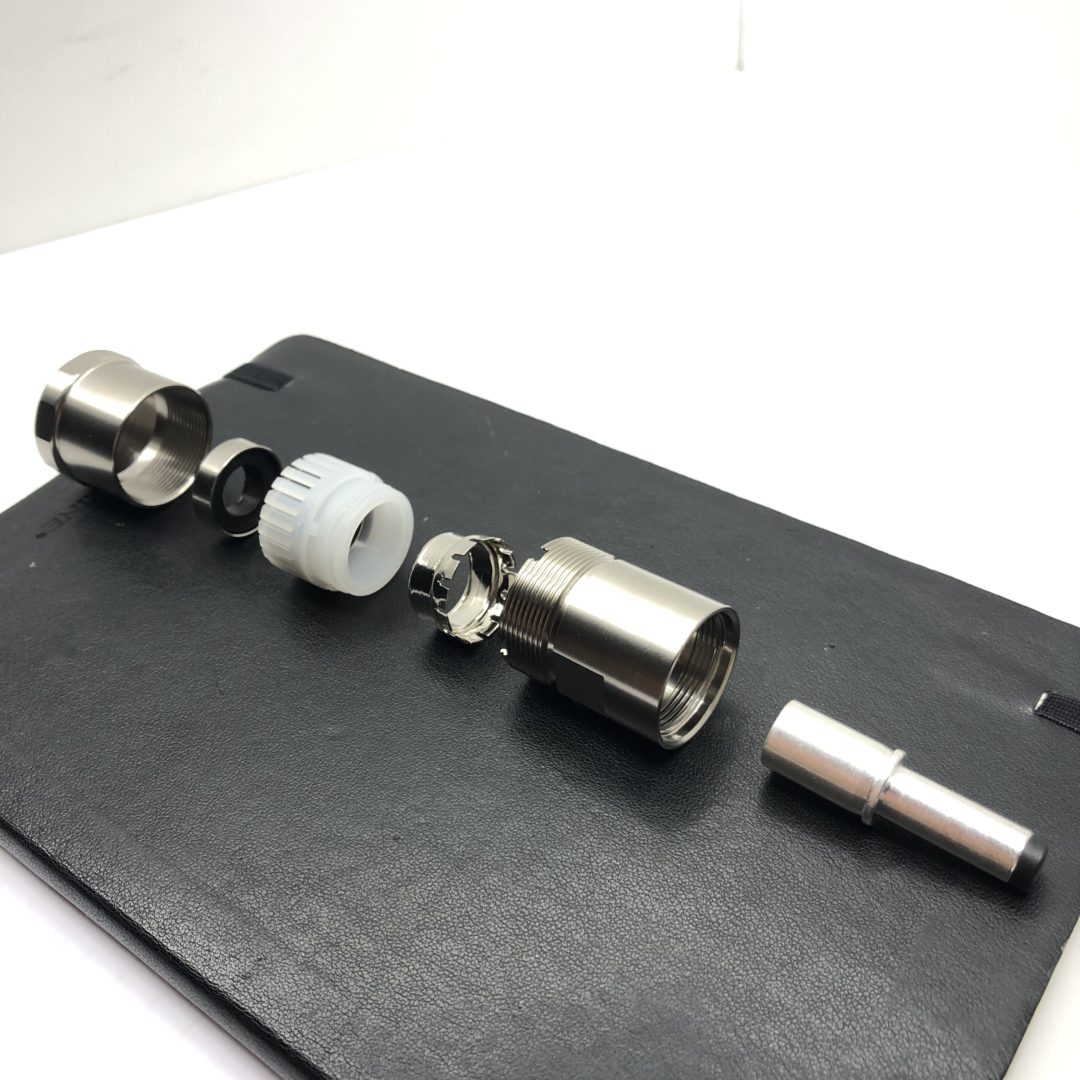

Processus d’assemblage:

  1. Sertissez votre fil dans la cosse femelle
  2. Enfoncez la cosse dans le connecteur jusqu’à ce que les clips la retienne (Attention démontage non possible une fois clipsé)
  3. Ajoutez la bague évasée dans la douille à visser
  4. Ajoutez le presse étoupe
  5. Ajoutez la bague avec le joint
  6. Ajoutez la bague de compression et serrez là fermement

Note: Lors d’un montage en milieu marin, nous vous recommandons de mettre du dégrippant type WD-40 à l’intérieur du connecteur, pour éviter la corrosion et le blocage du connecteur rapide.

Poids 0,2 kg
